Problème afficheur Solar ride

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Aller en bas

Problème afficheur Solar ride  - Page 2 Empty Re: Problème afficheur Solar ride

Message par Tintin93 le Dim 16 Oct 2016, 18:20

Le 60v et 42 v ne s'affiche pas apparement
Pour la vidéo ou puis je la trouver

Tintin93

Nombre de messages : 13
Date d'inscription : 16/10/2016

Revenir en haut Aller en bas

Problème afficheur Solar ride  - Page 2 Empty Re: Problème afficheur Solar ride

Message par brusky le Dim 16 Oct 2016, 19:28

Bonsoir,

Si tu n'as ni le 60 volts ni le 42 volts, alors ton alimentation est à dépanner.

brusky
Modérateur
Modérateur

Localisation : 95-Val d'Oise
Nombre de messages : 2284
Date d'inscription : 18/01/2009

Revenir en haut Aller en bas

Problème afficheur Solar ride  - Page 2 Empty Re: Problème afficheur Solar ride

Message par Tintin93 le Dim 16 Oct 2016, 19:31

Je dois faire quoi

Tintin93

Localisation : 93270
Nombre de messages : 13
Date d'inscription : 16/10/2016

Revenir en haut Aller en bas

Problème afficheur Solar ride  - Page 2 Empty Re: Problème afficheur Solar ride

Message par noflip95 le Dim 16 Oct 2016, 19:36

La vidéo est sur cette page : http://www.flipprojets.fr/Testdisplay_FR.php

Mais bon, s'il n'y a ni 60 v , ni 42 v, les afficheurs ne peuvent s'allumer. Il faut trouver pourquoi, en suivant le schéma électrique (il est indispensable d'avoir le plan). L'alimentation "haute tension" sort du transfo à 69 v et va vers la carte alim (qui redresse et régule les 60/42 v). Déjà, vérifier si le fusible de protection n'est pas grillé.

_________________


Thierry.
noflip95
noflip95
Modérateur
Modérateur

Localisation : Franconville (95)
Nombre de messages : 885
Age : 55
Date d'inscription : 12/09/2010

https://www.flipprojets.fr

Revenir en haut Aller en bas

Problème afficheur Solar ride  - Page 2 Empty Re: Problème afficheur Solar ride

Message par Tintin93 le Dim 16 Oct 2016, 19:38

Les fusibles ne sont pas griller je viens de vérifier
Je ne connais pas trop encore désoler ou se trohve le transfo

Tintin93

Localisation : 93270
Nombre de messages : 13
Date d'inscription : 16/10/2016

Revenir en haut Aller en bas

Problème afficheur Solar ride  - Page 2 Empty Re: Problème afficheur Solar ride

Message par brusky le Dim 16 Oct 2016, 19:48

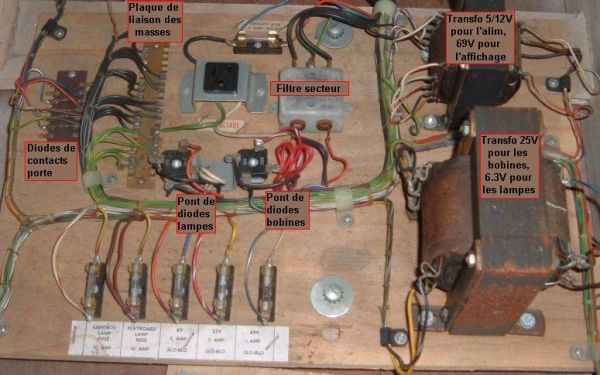

Les 2 transfos se trouvent dans la caisse, c'est le plus petit qui fournit le 69v

Problème afficheur Solar ride  - Page 2 Caisse11

 Tu peux voir le premier fusible marqué 69v, à ce stade c'est du courant alternattif qui est envoyé vers la plaque d'alimentation où tu devrais retrouver le 60 et le 42 volts continu qui alimentent les afficheurs.


Dernière édition par brusky le Dim 16 Oct 2016, 19:52, édité 2 fois

brusky
Modérateur
Modérateur

Localisation : 95-Val d'Oise
Nombre de messages : 2284
Date d'inscription : 18/01/2009

Revenir en haut Aller en bas
