Carte d'alimentation Data East / Rottendog

Page 2 sur 2 Précédent  1, 2

Aller en bas

Carte d'alimentation Data East / Rottendog - Page 2 Empty Re: Carte d'alimentation Data East / Rottendog

Message par Petitcurieux le Lun 09 Mar 2020, 20:04

Bon, le son du Gorgar s'est coupé au bout d'un moment, donc ça n'est pas lié. Ça, je m'en occuperai plus tard.

J'ai de nouveau inspecté la Rottendog dans tous les sens sans déceler quoi que ce soit de suspect. Toutefois, j'ai vu qu'il y avait un composant que je ne connaissais pas. Après une recherche, il s'agirait d'un abaisseur de tension. Photo recto/verso:

Carte d'alimentation Data East / Rottendog - Page 2 20200313
Carte d'alimentation Data East / Rottendog - Page 2 20200312

En agrandissant la première photo, on voit clairement que le composant de gauche est soudé de travers. Compte tenu de sa taille minuscule, je me demandais si cela pouvait avoir une incidence ?

Carte d'alimentation Data East / Rottendog - Page 2 Gros_p10

Sinon, j'ai retrouvé le plan de la Rottendog. En cas de besoin, je peux l'envoyer en plus grand.

Carte d'alimentation Data East / Rottendog - Page 2 Img01910

Tant qu'à faire, j'aimerais autant que cette carte fonctionne correctement pour l'utiliser dans le Time Machine car l'alimentation d'origine a été sacrément bidouillée et c'est une horreur (au moins visuelle): pistes arrachées au niveau du 100V, pontages divers et variés. Elle est sans doute réparable, mais ça passera clairement dans les mains d'un pro comme François, pas dans les miennes  Laughing

Petitcurieux
Modérateur
Modérateur

Nombre de messages : 194
Date d'inscription : 01/10/2018

http://www.encyclopedisque.fr

Revenir en haut Aller en bas

Carte d'alimentation Data East / Rottendog - Page 2 Empty Re: Carte d'alimentation Data East / Rottendog

Message par Petitcurieux le Mar 10 Mar 2020, 18:24

Petitcurieux a écrit:Tant qu'à faire, j'aimerais autant que cette carte fonctionne correctement pour l'utiliser dans le Time Machine car l'alimentation d'origine a été sacrément bidouillée et c'est une horreur (au moins visuelle): pistes arrachées au niveau du 100V, pontages divers et variés. Elle est sans doute réparable, mais ça passera clairement dans les mains d'un pro comme François, pas dans les miennes  Laughing

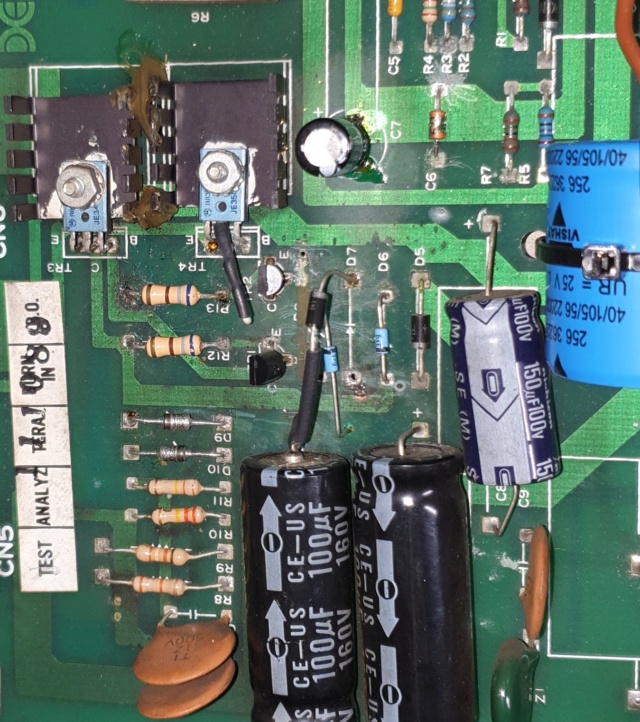

Voilà l'état de cette fameuse carte. Une photo de vue générale et un agrandissement de la zone du 100V. Au dos, quelques pontages, mais rien de grave, il me semble. Des volontaires pour la remettre en état ?  Laughing

Carte d'alimentation Data East / Rottendog - Page 2 20200315


Carte d'alimentation Data East / Rottendog - Page 2 Gros_p12
Petitcurieux
Petitcurieux
Modérateur
Modérateur

Localisation : Bray sur Seine (77)
Nombre de messages : 194
Age : 53
Date d'inscription : 01/10/2018

http://www.encyclopedisque.fr

Revenir en haut Aller en bas

Carte d'alimentation Data East / Rottendog - Page 2 Empty Re: Carte d'alimentation Data East / Rottendog

Message par flip78 le Mer 11 Mar 2020, 19:27

Bonsoir,
Oui cela peut se réparer mais je ne comprendrais vraiment JAMAIS pourquoi on tente de bidouiller le circuit d'origine ! (Sauf erreur flagrante de conception).

_________________


Hmm, Hmmm, Qu'a dit le monstre à trois têtes ? Ne vous mêlez pas de choses que vous ne comprenez pas.

--- PIECE OF MIND ---
flip78
flip78
Modérateur
Modérateur

Localisation : Yvelines
Nombre de messages : 1380
Age : 56
Emploi/loisirs : Informatique / Electronique, flippers, musique
Date d'inscription : 28/07/2008

http://www.flipprojets.fr/

Revenir en haut Aller en bas
