Jackpot bally bonanza Empty Jackpot bally bonanza

Message par toflasq le Dim 03 Juin 2018, 12:18

Bonjour a tous nouveau sur le forum et dans la restauration de jeux je suis Christophe 48 ans j’habite pres de lens dans les hauts de france
j’ai rencontré danny60 ce samedi a carvin et avons discuté

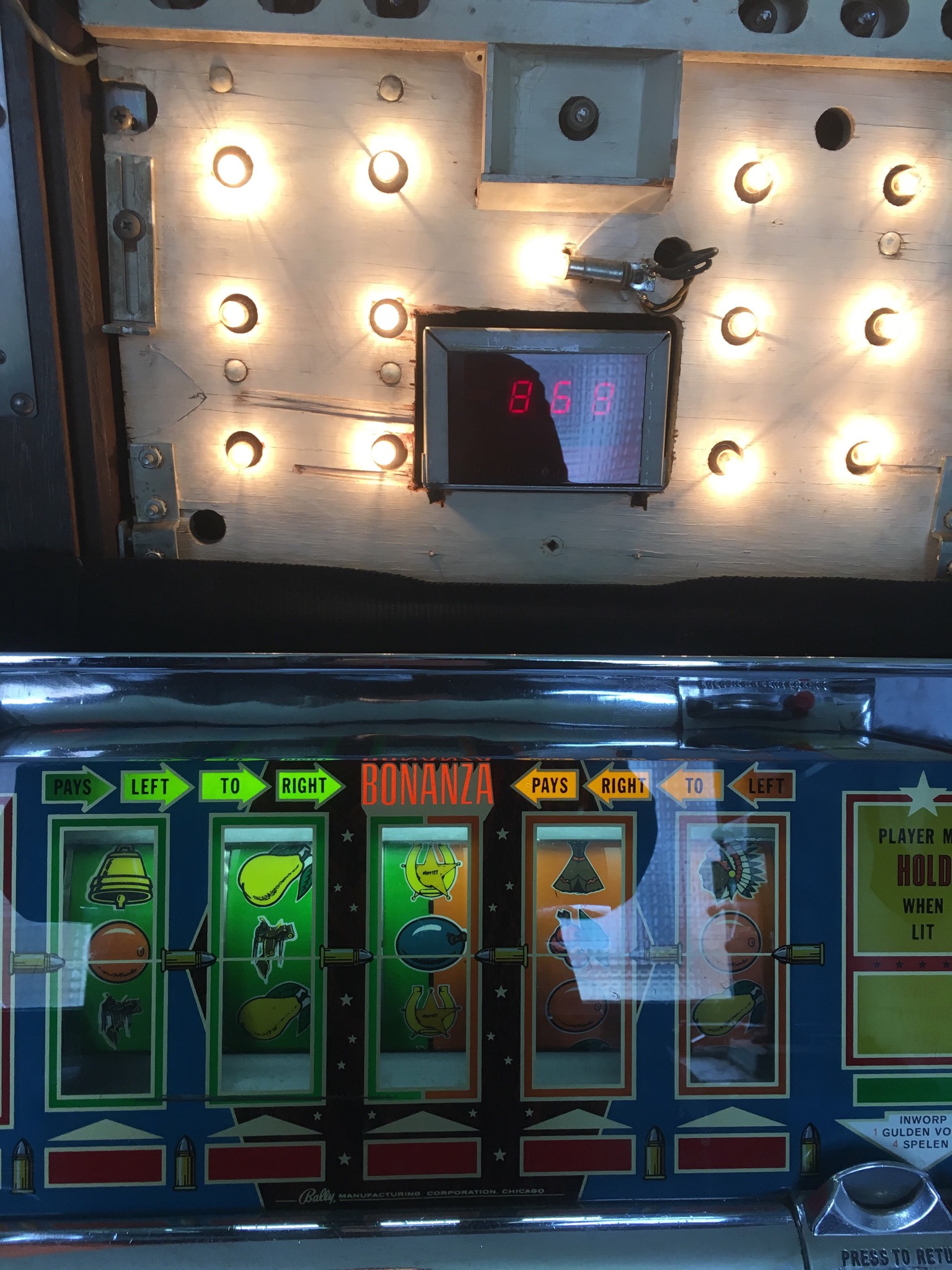

Du probleme de compteur sur un jackpot bally bonanza voici donc les photos et informations dont je dispose

Le fil noir jaune va au relais des rouleaux c’est lui qui décompte 53 v et 0v
Le fil orange donne 53v
Le fil rouge se divise en 2 1 au relais et 1 sur contact moteur quand on le déconnecte il n’a plus de décompte il oscille entre 31 v et 15 v quand les rouleaux tournent
Le fil jaune commun
Le fil vert blanc alimente un relais qui commande le bloquage du bras
Le fil bleu alimentation 6v
Enfin le circuit intégré ( le plus gros) chauffe beaucoup depuis que j’ai touché
Quand je l’alimente n’importe quoi s’affiche
J’ai envoyé du courant ( trop a mon avis dans le circuit intégré fleche jaune)





Jackpot bally bonanza E44d0710
Jackpot bally bonanza 65a1e110
Jackpot bally bonanza 8cccf810
Jackpot bally bonanza 459bc710
Jackpot bally bonanza 5ef3f610
Jackpot bally bonanza B0826c10
Jackpot bally bonanza 4dcb2d10
Jackpot bally bonanza 894bcd10
Jackpot bally bonanza C8ffcf10
Jackpot bally bonanza 103a2410
Jackpot bally bonanza 7866a010

Merci a tous
toflasq
toflasq

Localisation : toflasq@gmail.com
Nombre de messages : 15
Date d'inscription : 02/06/2018

Revenir en haut Aller en bas

Jackpot bally bonanza Empty Re: Jackpot bally bonanza

Message par noflip95 le Lun 04 Juin 2018, 19:23

Bonjour et bienvenue sur le forum,

Malheureusement, je crois qu'on peut faire le diagnostic suivant : c'est mort et très certainement irréparable.

Au premier coup d'œil, on voit que la carte électronique n'est pas en bon état : on distingue clairement un condensateur céramique dont l'un des bords est cassé. Faut quand même y aller fort pour arriver à ce résultat... réparé à coup de marteau ? je passe sur le connecteur brulé par le fer à souder... ça aussi ça n'est pas un très bon signe.

Visiblement, la carte n'est pas d'origine. Ce n'est sûrement pas fabriqué par Bally, mais plus probablement bidouillé par l'entreprise Hollandaise qui a apposé son étiquette (sous une plaque vissée avec des vis anti-démontage Razz ).

La carte fait très "artisanal". Le circuit imprimé n'est pas du tout tracé selon des normes professionnelles, de plus il n'est même pas nettoyé (traces de décapant...) et encore moins protégé par un verni épargne. Bref, c'est sans doute possible, de la "bricole" Rolling Eyes

Concernant les circuits: le gros 28 broches est de toute évidence un microcontrôleur, et les deux autres des circuits d'interface/buffer (genre uln28xx, ou CA30xx). Mais il ne sont pas identifiables, puisque les références ont été effacées. De plus, le gros est monté dans un boitier assez inhabituel : certes, c'est bien un 28 broches, mais les extrémités sortent perpendiculairement... ca sent le "très vieux" circuit !
J'ai regardé d'après les connexions si on pouvait identifier le gros circuit, mais rien de connu : ce n'est pas du PIC Microchip (genre PIC16C54), encore moins de l'ARM, ou de l'ATxx. Bref, un truc totalement introuvable de nos jours.

Quand bien même on le trouverai, il faudrait avoir le code pour le programmer.

Aucun schéma, pas d'infos, pas de référence, un technologie obsolète... à mon avis : c'est mort !

_________________


Thierry.
noflip95
noflip95
Modérateur
Modérateur

Localisation : Franconville (95)
Nombre de messages : 836
Age : 54
Date d'inscription : 12/09/2010

https://www.flipprojets.fr

Revenir en haut Aller en bas

Jackpot bally bonanza Empty Re: Jackpot bally bonanza

Message par toflasq le Lun 04 Juin 2018, 20:26

Bonjour et tout d’abord merci d’avoir pris le temps d’étudier mon problème
La réponse apportée est très claire et c’est malheureusement ce que je craignais mais au moins j’ai eu l’avis de quelqu’un de plus aguerri que moi
J’ai trouvé ce type de compteur sur Amazon qui je pense pourrait faire l’affaire vu le prix je vais le commander et tenter de l’adapter sur le jackpot
https://www.amazon.fr/dp/B008NN9UHK/?coliid=IWSCZQ29TSCGD&colid=RJLLIKDA82PL&psc=0&ref_=lv_ov_lig_dp_it
Encore merci et à bientôt
toflasq
toflasq

Localisation : toflasq@gmail.com
Nombre de messages : 15
Date d'inscription : 02/06/2018

Revenir en haut Aller en bas

Jackpot bally bonanza Empty Re: Jackpot bally bonanza

Message par flip78 le Lun 04 Juin 2018, 21:55

Bonsoir,

pour le gros circuit intégré c'est un ICM7217 A ou C, cela dépend des afficheurs.

On en a discuté avec noflip95 ... A priori poubelle, car pas de schémas !

Mais tu peux toujours tenter ta chance, autant identifier le gros circuit ne m'a pas été trés compliqué , mais les autres ???

Bon courage dans ta restauration.

_________________


Hmm, Hmmm, Qu'a dit le monstre à trois têtes ? Ne vous mêlez pas de choses que vous ne comprenez pas.

--- PIECE OF MIND ---
flip78
flip78
Modérateur
Modérateur

Localisation : Yvelines
Nombre de messages : 1316
Age : 55
Emploi/loisirs : Informatique / Electronique, flippers, musique
Date d'inscription : 28/07/2008

http://www.flipprojets.fr/

Revenir en haut Aller en bas

Jackpot bally bonanza Empty Re: Jackpot bally bonanza

Message par toflasq le Mar 05 Juin 2018, 05:20

Merci pour l’info pour le gros ci on en trouve encore sur ebay pour 15 euros env
J’ai passe les ci a la sonde logique plus de niveau haut sur les 3 ci
A votre avis icm7217 commande les plus petits ci ou l inverse ?
Merci
