HELP ! restauration genie

Page 2 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Aller en bas

HELP ! restauration genie - Page 2 Empty Re: HELP ! restauration genie

Message par rygar le Mer 20 Sep 2017, 10:36

Bienvenue à toi, encore un normand; nul doute que ton flipper va bientôt refonctionner ...
Pense à changer la bille par une neuve si tu veux conserver ton plateau en bon état.

rygar
DEBUTANT
DEBUTANT

Nombre de messages : 1847
Date d'inscription : 15/10/2012

Revenir en haut Aller en bas

HELP ! restauration genie - Page 2 Empty Re: HELP ! restauration genie

Message par jeanhulk le Mer 20 Sep 2017, 12:55

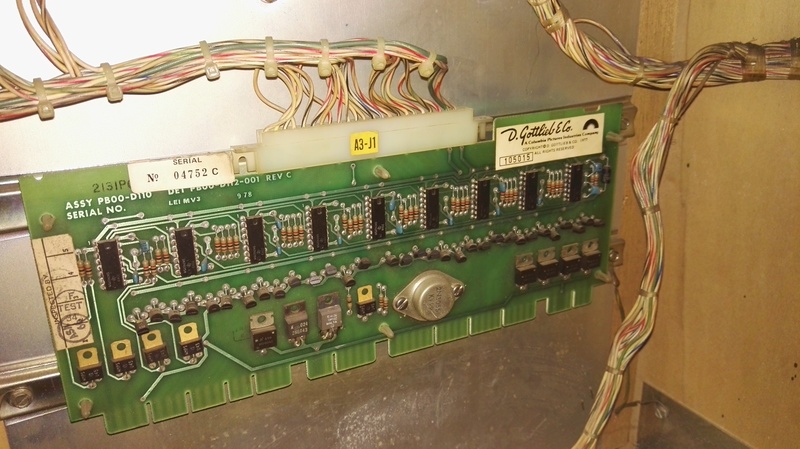

les cartes dans le fronton
HELP ! restauration genie - Page 2 Img_2023HELP ! restauration genie - Page 2 Img_2024HELP ! restauration genie - Page 2 Img_2022HELP ! restauration genie - Page 2 Img_2021

jeanhulk

Localisation : ifs
Nombre de messages : 16
Date d'inscription : 19/09/2017

Revenir en haut Aller en bas

HELP ! restauration genie - Page 2 Empty Re: HELP ! restauration genie

Message par flipp61 le Mer 20 Sep 2017, 13:23

La premiere carte, c'est l'alimentation, elle est a refaire. Les diodes ont etes remplacées par un pont de diodes pour eviter de demonter la carte. Et en plus il manque trois fils sur le pont de diodes Question Question .Les condensateurs aussi ont etes deportés
La Cpu a l'air trés propre Very Happy
Il te reste les connecteurs venants de la caisse, profites en pour controler qu'il n'y a pas de cosses de cassées.

_________________


Le téléphone, ça ne sert a rien de le laisser branché quand il ne sonne pas......
flipp61
flipp61
Modérateur
Modérateur

Localisation : Basse Normandie
Nombre de messages : 960
Age : 46
Emploi/loisirs : Mecanicien auto / reparation flip
Date d'inscription : 29/08/2012

Revenir en haut Aller en bas

HELP ! restauration genie - Page 2 Empty Re: HELP ! restauration genie

Message par jeanhulk le Mer 20 Sep 2017, 17:14

Merci pour ces encouragements
le pond de diode c'est le p'tit carré noir ?( si oui ,j' ai du déconnecter deux fils pour séparer le fronton de la caisse principale. ils étaient soudés)
Pour la carte d'alimentation, qu'entends tu par a refaire ? (la réparer, la remplacer, en fabriquer une autre ?)
Donc si j'ai compris, dans un premier temps je me concentre sur le froton.
depoussièrage et demontage de la carte d'alimentation avec de la bombe contact.
c'est bien ça ?
Jluc

jeanhulk

Localisation : ifs
Nombre de messages : 16
Date d'inscription : 19/09/2017

Revenir en haut Aller en bas

HELP ! restauration genie - Page 2 Empty Re: HELP ! restauration genie

Message par flipp61 le Mer 20 Sep 2017, 19:00

Il faut demonter la carte alim du fronton et ensuite la reparer, c'est a dire remplacer les composants defectueux. J'ai vu qu'il manquait le thyristor SCR101 aussi.
Tu ne viens pas sur Falaise des fois, sinon apporte la moi si tu as peur de t'y coller

_________________


Le téléphone, ça ne sert a rien de le laisser branché quand il ne sonne pas......
flipp61
flipp61
Modérateur
Modérateur

Localisation : Basse Normandie
Nombre de messages : 960
Age : 46
Emploi/loisirs : Mecanicien auto / reparation flip
Date d'inscription : 29/08/2012

Revenir en haut Aller en bas

HELP ! restauration genie - Page 2 Empty Re: HELP ! restauration genie

Message par noflip95 le Mer 20 Sep 2017, 20:54

Houlà Shocked  oui effectivement, la carte Alim a vraiment une sale tronche et elle est bien douteuse. Il vaut mieux éviter de brancher le flipper avant d'avoir réparé cette carte.
Il manque effectivement le thyristor SCR101, mais également le SCR201 Evil or Very Mad

Certes, ces composants ne sont pas absolument indispensables, mais je conseille fortement de les remettre. Leur rôle est de protéger les sorties de l'alim contre les surtensions (ils agissent un peu comme des fusibles de protection).
Le SCR101 protège la sortie 5 volts, le SCR201 protège la sortie -12 volts.
Le risque, c'est qu'en l'absence de ces protections, la carte pourrait délivrer des tensions élevées susceptibles de détruire la carte CPU.

Dans la mesure du possible, il faut essayer de conserver les cartes d'origine sur un SYS1.
Sache que dans le pire des cas, s'il fallait tout remplacer (alim, cpu, driver) il existe des solutions alternatives (il y aura donc une solution pour que ça marche). Mais comme tes cartes CPU et drivers semblent en bon état et il serait dommage de ne pas les utiliser.

_________________


Thierry.
noflip95
noflip95
Modérateur
Modérateur

Localisation : Franconville (95)
Nombre de messages : 881
Age : 55
Date d'inscription : 12/09/2010

https://www.flipprojets.fr

Revenir en haut Aller en bas
