Carte PIN SOUND, la genèse ? (devinette)

Page 3 sur 3 Précédent  1, 2, 3

Aller en bas

Carte PIN SOUND, la genèse ? (devinette) - Page 3 Empty Re: Carte PIN SOUND, la genèse ? (devinette)

Message par noflip95 le Mer 23 Aoû 2017, 14:54

rygar a écrit:JokerZ Le TDA2002 ...
Wink

jocolor jocolor jocolor jocolor jocolor jocolor jocolor jocolor jocolor jocolor jocolor jocolor jocolor jocolor jocolor jocolor
Bravo Nicolas, c'est bien le JOKERZ.

Explication car il y avait un piège:
En 1998, Williams a sorti le Jokerz dans la série des SYSTEM 11B. Mais ce flipper présentait une particularité unique, il disposait d'une carte audio spécifique STEREO. C'était une évolution importante pour cette série, mais qui n'a malheureusement pas été reconduite par la suite et le Jokerz reste le seul flipper à avoir un son amélioré.
Il faudra attendre la série suivante (WPC) pour avoir enfin du son stéréo en standard (avec les évolutions DCS, etc...).

Cette carte audio est connue sous la référence D-12338.
Mais son petit nom commercial aurait dû être PIN SOUND '88.

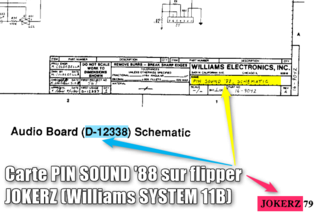

La preuve, la mention qui est portée sur les schémas:
Carte PIN SOUND, la genèse ? (devinette) - Page 3 Pinsou11

Il y a donc bien eu une PIN SOUND dès 1988 !
Même si ses caractéristiques sont bien éloignées de sa descendante, l'idée d'améliorer la qualité du son des flipper était déjà dans l'air.

noflip95
Modérateur
Modérateur

Nombre de messages : 885
Date d'inscription : 12/09/2010

https://www.flipprojets.fr

Revenir en haut Aller en bas

Carte PIN SOUND, la genèse ? (devinette) - Page 3 Empty Re: Carte PIN SOUND, la genèse ? (devinette)

Message par rygar le Mer 23 Aoû 2017, 15:12

Merci beaucoup pour ce post qui oblige à chercher (même si on n'était pas nombreux à pouvoir le faire cet après midi) et à améliorer par ce biais mes maigres connaissances ...
Je me pose la question de savoir si un propriétaire de JokerZ (flipp61 adore ce flipper au passage ...) a un interêt à remplacer le TDA 2002 par un TDA 2003 et obtenir au passage un "petit" gain de son.
Cette carte a été unique dans les sys 11; pourquoi ? En termes d'économie de coût, de developpement ?
Quand est-il de l'installation de la pinsound sur un sys 80 (déjà réalisée sur le Haunted House); est elle prévue sur d'autres gottlieb ? Je sais que le temps n'est pas extensible et que vous avez déjà énormément de projets à terminer et à venir ...

_________________


Les records sont faits pour être battus ...
rygar
rygar
DEBUTANT
DEBUTANT

Localisation : argentan
Nombre de messages : 1847
Age : 48
Emploi/loisirs : Aspirant retraite
Date d'inscription : 15/10/2012

Revenir en haut Aller en bas

Carte PIN SOUND, la genèse ? (devinette) - Page 3 Empty Re: Carte PIN SOUND, la genèse ? (devinette)

Message par noflip95 le Mer 23 Aoû 2017, 15:38

rygar a écrit:... interêt à remplacer le TDA 2002 par un TDA 2003 et obtenir au passage un "petit" gain de son.

Non aucun intérêt tu va juste gagner en puissance (10 W au lieu de 8 W). Si la carte fonctionne bien et sans ronflette, autant laisser le TDA 2002.
En revanche, si l'ampli est grillé, ou si ça commence à ronfler, il faudra remplacer les condos chimiques fatigués. Dans ce cas, quitte à jouer du fer à souder, autant en profiter pour changer l'ampli.

rygar a écrit:Quand est-il de l'installation de la pinsound sur un sys 80...

Nous avions effectivement développé un petit module d'interface pour cela, mais nous n'avons pas poursuivi dans cette voie. En effet, l'équipe PINSOUND a annoncé vouloir intégrer les SYS80, nativement dans la carte. Donc plus besoin de cette interface intermédiaire, et nous n'allons pas faire du développement en double, si c'est prévu sur la carte d'origine.
Coté développement PINSOUND, je ne sais pas où ils en sont, il faudrait leur poser la question directement.

_________________


Thierry.
noflip95
noflip95
Modérateur
Modérateur

Localisation : Franconville (95)
Nombre de messages : 885
Age : 55
Date d'inscription : 12/09/2010

https://www.flipprojets.fr

Revenir en haut Aller en bas

Carte PIN SOUND, la genèse ? (devinette) - Page 3 Empty Re: Carte PIN SOUND, la genèse ? (devinette)

Message par rygar le Mer 23 Aoû 2017, 16:15

Ok, merci beaucoup pour ces précisions !

_________________


Les records sont faits pour être battus ...
rygar
rygar
DEBUTANT
DEBUTANT

Localisation : argentan
Nombre de messages : 1847
Age : 48
Emploi/loisirs : Aspirant retraite
Date d'inscription : 15/10/2012

Revenir en haut Aller en bas
