Démonstration en live nouveau banc de test F&T Davroux

Page 4 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Aller en bas

Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Empty Re: Démonstration en live nouveau banc de test F&T Davroux

Message par flip78 le Jeu 17 Aoû 2017, 12:35

30 signaux !

5 de plus et l'analyseur logique aurait été insuffisant ! Et oui c'est un modèle 34 voies ...

Le minimum pour commencer à bosser dans le numérique.

Ensuite faut savoir interpréter le contenu !

flip78
Modérateur
Modérateur

Nombre de messages : 1378
Date d'inscription : 28/07/2008

http://www.flipprojets.fr/

Revenir en haut Aller en bas

Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Empty Re: Démonstration en live nouveau banc de test F&T Davroux

Message par philippe91 le Jeu 17 Aoû 2017, 15:40

sALUT

super super boulot

@++
philippe91
philippe91
SPECIALISTE
SPECIALISTE

Localisation : Ile de france 91
Nombre de messages : 417
Age : 64
Date d'inscription : 19/06/2013

Revenir en haut Aller en bas

Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Empty Re: Démonstration en live nouveau banc de test F&T Davroux

Message par flip78 le Jeu 17 Aoû 2017, 16:55

rygar a écrit:Vous allez pouvoir dépanner du jeutel et du staal ?

Jeutel, oui mais pas de suite, j'ai un set de cartes pour faire les tests.
- par contre il nous manque des fichiers roms ...

Staal, n'ayant pas de set de cartes, et processeur très particulier ... On va dire non ! mais une fois que l'on aura tout intégré ... Va savoir !


Pour avancer il nous manque encore des cartes : (Oui, c'est vraiment multi-marques !)

Bally :
carte son Turbo Cheap and Squeak.

Zaccaria :
Cartes son
1B11178/2, 1B11178/3
1B11181/0 1B11181/1


Stern :
Carte cpu
mpu-200


SPINBALL :
carte son, celle en une partie

Donc si vous avez ces cartes qui vous encombrent ... Nous sommes preneurs !

_________________


Hmm, Hmmm, Qu'a dit le monstre à trois têtes ? Ne vous mêlez pas de choses que vous ne comprenez pas.

--- PIECE OF MIND ---
flip78
flip78
Modérateur
Modérateur

Localisation : Yvelines
Nombre de messages : 1378
Age : 56
Emploi/loisirs : Informatique / Electronique, flippers, musique
Date d'inscription : 28/07/2008

http://www.flipprojets.fr/

Revenir en haut Aller en bas

Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Empty Re: Démonstration en live nouveau banc de test F&T Davroux

Message par noflip95 le Jeu 17 Aoû 2017, 21:04

Les JEUTEL utilisant une carte CPU à base de Z80 (Zilog), ca ne pose pas de soucis technique particulier. Ce CPU est un classique en boitier DIP 40 broches, mono-tension, compatible électriquement avec la sonde. D'ailleurs, il est déjà prévu dedans Twisted Evil

Ca peut sembler simple dit comme ça, mais à chaque fois qu'on implémente un nouveau CPU dans la sonde, il y a une étude complète du circuit et la programmation qui va avec. Y'a un peu de boulot quoi... mais ensuite, on peut développer la partie graphique pour n'importe quelle carte utilisant ce CPU.

Pour les STAAL, c'est beaucoup moins évident  Crying or Very sad
Techniquement, ca devrait être faisable, mais pratiquement, ça présente peu d'intérêt.
Oui, oui... on a déjà étudié ces cartes  Wink .

Sur les STAAL, le CPU utilisé est un MK3870 (Mostek). En fait, ce n'est pas un CPU mais un micro-contrôleur, ce qui est légèrement différent. De plus, la carte en utilise deux !
Le MK3870 a été produit en 1977 et à la base, c'est un cœur de CPU Fairchild F8 (F3850), processeur 8 bits, très en avance pour l'époque (produit fin 1975/début 1976).
Tous ces circuits sont en boitiers DIP 40 broches et surtout mono-tension.

Notons qu'à la même époque, fidèles à leur politique d'innovation, Gottlieb et Rockwell mettaient des CPU 4 bits, multi-tensions dans leur cartes  Rolling Eyes

Le problème avec les MK3870 est un peu similaire à celui des MOS 6530 (les circuits des cartes audio "simples" Gottlieb). Car le micro-contrôleur comporte une ROM interne, et bien sûr aucun bus externe. Si le circuit crame, c'est MORT  Twisted Evil
Il existe toutefois, une version avec EPROM externe (piggy-back) qui vient se brancher au dessus du circuit : le MK38P70. C'est une solution de remplacement, mais encore faut il avoir les fichiers binaires à programmer !
Le problème, c'est que ce genre de circuit est quasiment introuvable.

Bref, concevoir un banc de test, pour des cartes qui au final, seront non réparables, c'est un peu inutile.

_________________


Thierry.
noflip95
noflip95
Modérateur
Modérateur

Localisation : Franconville (95)
Nombre de messages : 881
Age : 55
Date d'inscription : 12/09/2010

https://www.flipprojets.fr

Revenir en haut Aller en bas

Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Empty Re: Démonstration en live nouveau banc de test F&T Davroux

Message par noflip95 le Mar 29 Mai 2018, 10:05

Ca faisait un petit moment qu'on n'avait pas fait de mise à jour... normal  Rolling Eyes  car nous étions occupé a étoffer le banc de test NG avec de nouvelles cartes. L'interface graphique intègre désormais une bonne vingtaine de modèles, aux caractéristiques très variées. Ceci démontre bien l'intérêt du concept d'interface "universelle" que nous avons développé pour ce banc.

Actuellement, l'interface graphique intègre les cartes et outils suivants:

  • Module Checksum - pour le calcul des checksums internes des EPROM Gottlieb
  • Testeur de composants - avec tous les composants complexes RIOT, PPI, TPI, etc...
  • Gottlieb - Cartes CPU SYSTEM 80, 80A et 80B [6502]
  • Gottlieb - Cartes AUDIO évoluées [6502]
  • Gottlieb - Cartes AUDIO simples (2 versions) [6503]
  • Gottlieb - Cartes CPU SYSTEM 3 [6502]
  • Valley - Cartes CPU SPECTRA IV [6503]
  • Zaccaria - Cartes CPU Gén. 2 [2650]
  • Zaccaria - Cartes AUDIO Gén. 1 [8035]
  • Williams - Cartes CPU WPC-89 [6809E]
  • Williams - Cartes CPU WPC-S [6809E]
  • Williams - Cartes CPU WPC-95 [6809E]

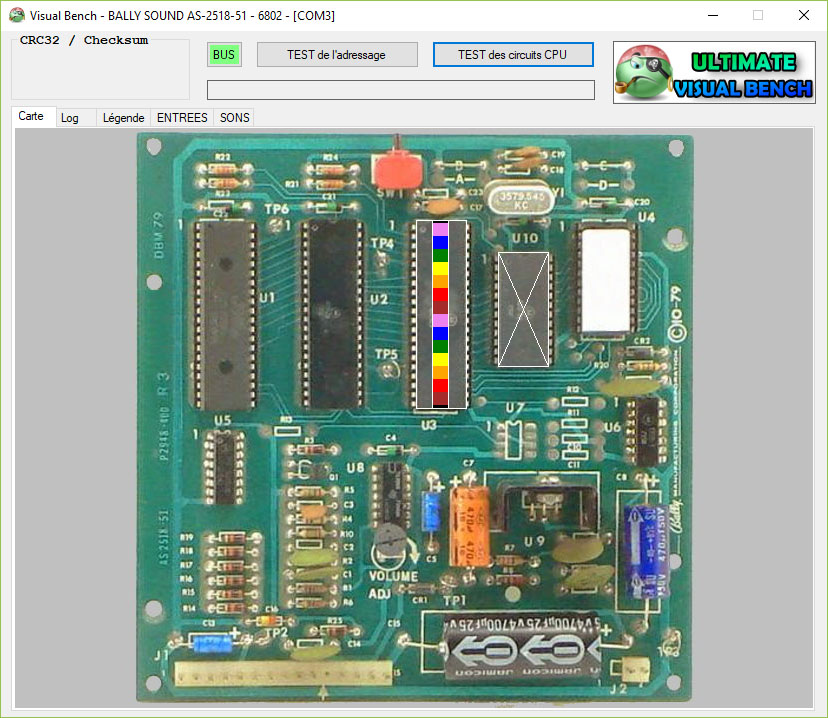

  • Bally - Cartes AUDIO AS-2518-51 [6802]
  • Bally - Cartes AUDIO AS-2518-56 et -57 [6802]
  • Bell Games - Cartes AUDIO [6802]
  • Gottlieb - Cartes vidéo CAVEMAN EPROMS [8086]
  • Gottlieb - Cartes vidéo CAVEMAN RAM I/O [8086]

Et si ce n'est pas dans l'interface graphique, il est quand même possible de l'utiliser pour d'autres cartes. Ainsi, le banc a été utilisé pour dépanner des cartes WILLIAMS SYSTEM 11  Wink

Ce qui commence a faire un beau panel :

Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob10 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob11
Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob12 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob14
Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob13 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob15
Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob16 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob17
Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob18 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob19
Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob20 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob21
Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob22 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob23
Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob24 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob25
Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob29 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob27
Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob28 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob26

Dernière évolution en date : un adaptateur permettant de tester les cartes du bloc vidéo du CAVEMAN.

Ces cartes sont en effet très particulières et pas simples à dépanner. Avec le banc, il est possible de tester les deux cartes qui sont le plus fréquement en panne, celle avec les EPROMS et celle RAM-I/O.


Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob31

C'est particulièrement utile pour déterminer quelle RAM est défectueuse, et éviter ainsi de changer les circuits "au pif" ! Ces RAM sont en effet soudées, ce qui complique leur remplacement. En outre, ces circuits commencent à devenir assez rares et coûteux, il serait donc dommage de changer des circuits qui sont bons.

Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob32 Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Photob33

_________________


Thierry.
noflip95
noflip95
Modérateur
Modérateur

Localisation : Franconville (95)
Nombre de messages : 881
Age : 55
Date d'inscription : 12/09/2010

https://www.flipprojets.fr

Revenir en haut Aller en bas

Démonstration en  live nouveau banc de test F&T Davroux - Page 4 Empty Re: Démonstration en live nouveau banc de test F&T Davroux

Message par rygar le Mar 29 Mai 2018, 10:10

Quelle évolution, un grand merci pour votre travail, fruit de votre passion commune !!!!!

_________________


Les records sont faits pour être battus ...
rygar
rygar
DEBUTANT
DEBUTANT

Localisation : argentan
Nombre de messages : 1845
Age : 48
Emploi/loisirs : Aspirant retraite
Date d'inscription : 15/10/2012

Revenir en haut Aller en bas
