Qui est de cote d'or pour Gottlieb Solar ride Sys1

Aller en bas

Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par toniodam le Mar 20 Juin 2017, 00:41

bonjour, je possède un flipper gotllieb solar ride électromécanique syt1 qui ne fonctionne pas, je pence que le problème viens de la cpu mais je ne voudrais pas acheter une cpu neuve de cher janin a 250 euros si le probleme ne vien pas de la... je cherche donc une ame charitable qui serais de mon secteur et qui aurait une cpu qui fonctionne ( janin ou origine ) pour tester mon flipp. une petite remuneration en dédommagement du temp et des kilomètre ainsi qu'une bonne bière serons proposer au sauveur de mon flipp Wink je suis a coté de dijon, merci de votre aide les passionnés

toniodam

Localisation : 21
Nombre de messages : 17
Date d'inscription : 14/02/2017

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par brusky le Mar 20 Juin 2017, 08:06

Bonjour,

Tu peux STP, mettre une photo ou plusieurs de l'intérieur du fronton sur le forum, d'assez près?

[Vous devez être inscrit et connecté pour voir ce lien]

brusky
Modérateur
Modérateur

Localisation : 95-Val d'Oise
Nombre de messages : 2153
Date d'inscription : 18/01/2009

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par toniodam le Mar 20 Juin 2017, 12:21

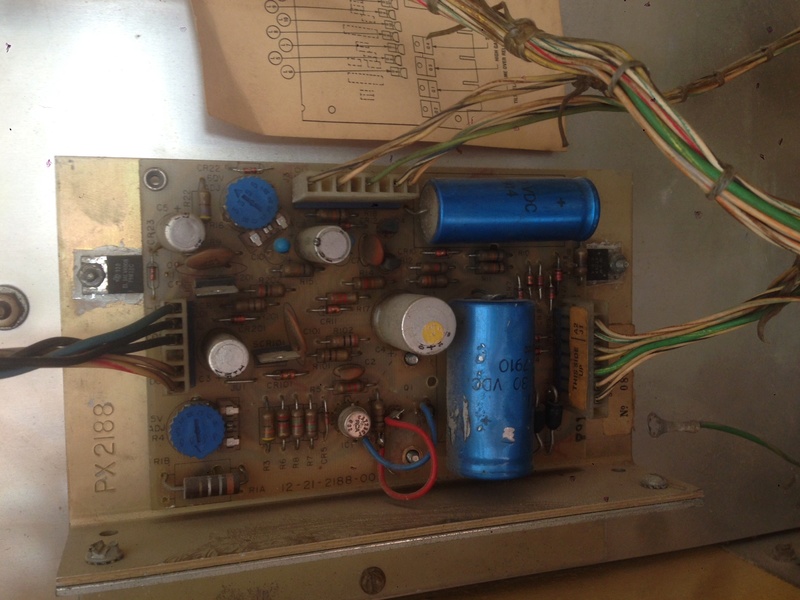

bonjour, merci pour la reponse rapide, je met sa de suite, si il en faut plus n'esitez pas ou zoom sur certaine partie [Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]

toniodam

Localisation : 21
Nombre de messages : 17
Date d'inscription : 14/02/2017

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par brusky le Mar 20 Juin 2017, 12:39

RE, si tu peux reprendre une photo en macro de la CPU, surtout centrée à l'intérieur de l'élipse noire, de face avec flash.

En plus il serait intéressant que tu nous expliques, ce que fait ta machine au démarrage:
Mise en route puis attente 5 à 6 secondes et allumage des afficheurs ou mise en route et rien.....


[Vous devez être inscrit et connecté pour voir cette image]

Ce n'est pas un électro-mécanique mais c'est un flipper électronique

brusky
Modérateur
Modérateur

Localisation : 95-Val d'Oise
Nombre de messages : 2153
Date d'inscription : 18/01/2009

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par toniodam le Mer 21 Juin 2017, 00:57

bonjour brusky, merci pour t'es message, au branchement le flip s'allume , les afficheur aussi mais il sont tous a 0, est c'est tout, j'ai controlé fusible ... rien tout et bon, je pence aussi que la pile qui et brancher y est pour quelque chose mais j'ai cru voir sur les forum qu'elle n’empêchais pas le demarrage... donc voila tu sais tout , je fait des nouvelle photo tres vite. merci encore

toniodam

Localisation : 21
Nombre de messages : 17
Date d'inscription : 14/02/2017

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par brusky le Mer 21 Juin 2017, 05:34

Bonjour,

Si à l'allumage, le plateau s'allume et après quelques secondes les afficheurs s'allument, c'est bon signe, la cpu démarre.

Ensuite il faut qu'"il y ait des crédits pour pouvoir jouer. On ouvre la petite porte et on fait glisser le linguet au bas du monnayeur, pour mettre des parties comme si la pièce passait dans le monnayeur.

Dis-nous ce qu'il y a d'inscrit sur le petit afficheur après avoir mis des parties.

Montre-nous la photo de la pile stp.

Si tu ne peux pas jouer, il va falloir controler les tensions qui sortent de l'alimentation.

As-tu un multimètre et sais-tu t'en servir pour relever les tensions?

brusky
Modérateur
Modérateur

Localisation : 95-Val d'Oise
Nombre de messages : 2153
Date d'inscription : 18/01/2009

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par sysley le Mer 21 Juin 2017, 10:55

les afficheurs s'allument immédiatement a la mise sous tension ou après quelques secondes ?

_________________


L'expérience est une lanterne que l'on a accrochée dans le dos et qui n'éclaire que le chemin parcouru.
Confucius
je cherche toujours une belle backglass pour mon Charlies Angels electro

sysley
Initié
Initié

Localisation : Longjumeau
Nombre de messages : 139
Age : 62
Date d'inscription : 08/02/2015

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par toniodam le Mar 27 Juin 2017, 12:38

[Vous devez être inscrit et connecté pour voir cette image]
bonjour , vraiment desolé je reviens de vacances. j'ai repris des photos, on m'avait prêté un multimetre mais je n'avait pas tout compris je ne pence pas que j'avais pris les bonne mesures... le plateau et les afficheurs s'allume en meme temp immédiatement apres avoir mis sous tentions, et si je simule la descente d'une piece il ne se passe rien dutout. voila merci pour le coup de main.[Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]
[Vous devez être inscrit et connecté pour voir cette image]

toniodam

Localisation : 21
Nombre de messages : 17
Date d'inscription : 14/02/2017

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par brusky le Mar 27 Juin 2017, 21:39

Bonsoir,

Si tes afficheurs s'allument immédiatement, il peut s'agir d'un problème de slam tilt.
Pour l'éliminer, il  faudrait souder un petit shunt, genre fil électrique fin entre les 2 pattes du condensateur que je t'ai signalé  sur la photo jointe.
Pas besoin de prendre un pieu, juste un petit fil genre téléphone.
Ensuite faire un essai.

[Vous devez être inscrit et connecté pour voir cette image]

brusky
Modérateur
Modérateur

Localisation : 95-Val d'Oise
Nombre de messages : 2153
Date d'inscription : 18/01/2009

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par toniodam le Mer 28 Juin 2017, 01:43

bonsoir, youhou  Very Happy je vien de faire comme tu a dit brusky et la bingo, l'affichage s'allume apres le flipp et certaine commande marche, d'autre non mdr se serait trop beau, mais sa me remotive pars que plus d'un mois que je nettoyé tout pour aucun progres. apres se shunt, tout est censé normalement? ques que cela signifiequ'il remarche apres cette manip?
merci en tous cas  Laughing

toniodam

Localisation : 21
Nombre de messages : 17
Date d'inscription : 14/02/2017

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par brusky le Mer 28 Juin 2017, 09:15

Bonjour,

Bon, maintenant, il faudrait que tu mettes les dip-switches , (les petits blocs bleus au-dessus du condensateur que tu as modifié) en position de fonctionnement idéal.
Le 1er bloc à gauche, tous les dips doivent être enfoncés en bas
Les 2 autres blocs, c'est l'inverse, tous les dips doivent être enfoncés en haut.
Ensuite il faudrait nettoyer  les pistes du circuit imprimé en bas là où était la pile d'origine,
il faudrait enlever l'oxyde de potassium qui reste encore,  avec une brosse à dents, on frotte avec une solution de 50-50 vinaigre blanc et eau.
On rince ensuite et on passe un coup de soufflette, et on rerince avec de l'alcool à 90°.
Recoup de soufflette.
On laisse sécher quelques jours  pour être sûr que tout est bien sec sinon, s'il reste un peu d'eau ou d'humidité, Pfffftttt§ tout crame.

Bon courage, tiens-nous au courant de la suite.

brusky
Modérateur
Modérateur

Localisation : 95-Val d'Oise
Nombre de messages : 2153
Date d'inscription : 18/01/2009

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par toniodam le Jeu 29 Juin 2017, 01:44

ok, je vais m'occuper de sa  Very Happy merci encore, je vous tien au courant

toniodam

Localisation : 21
Nombre de messages : 17
Date d'inscription : 14/02/2017

Revenir en haut Aller en bas

Re: Qui est de cote d'or pour Gottlieb Solar ride Sys1

Message par philippe91 le Jeu 29 Juin 2017, 08:30

sALUT

Fait attention la diode a l'emplacement de la pile risque de touché la piste -12V l'autre fil me semble pas soudé il y aura des mauvais contacts

@++
