nouvel acquisition : Counterforce

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

nouvel acquisition : Counterforce

Message par jmB45 le Dim 14 Aoû 2016, 10:58

Bonjour à tous, nouveau dans le monde du flipper et sur votre forum
J'ai regardé pas mal de renovation de plateau mais c'est sur ce forum que la restauration de "rocknroll 95" m'a paru la plus réaliste

J'ai fait l'acquisition d'un counterforce en pas trop mauvais état, enfin je crois ......  Rolling Eyes
JE souhaite avoir les meilleur conseil pour la rénovation du plateau et pouvoir enlevé au mieux le mylar

Je souhaite aussi récupérer une copie des inserts de counterfore (bombe, chiffre, etc .....) affraid SUPER IMPORTANT What a Face (mdr)

D'autres part, pourriez vous me dire si tous les counterforce sont identiques ou non, car suivant les photos trouvées, certains décors sont différents du miens (à moins que se soient des personnalisations!!!)

Donc pour le moment je vais faire toutes les vérifs , virer la batterie (d'ailleurs je la remplace par un condo(???) ou pas une série de pile ) passer du nettoyant contact (autre s il y a mieux ???????)

D'autres part, savez ou je peux trouver des afficheurs de fronton pas trop cher, car j'en ai deux ou il manque un chiffre sur la rangée!!!!!! pale

Merci à vous !!!!!!

jmB45

Localisation : 45
Nombre de messages : 11
Date d'inscription : 13/08/2016

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par philippe91 le Dim 14 Aoû 2016, 11:32

sALUT

Tu peux mettre un condo pas de souci
Pour les afficheurs sa peux se depanner ceux qui manque 1 chiffre interverti les avec ceux qui sont ok pour voir si sa proviens bien des afficheurs

Fait nous une photo des cartes electronique

@++
avatar
philippe91
Modérateur
Modérateur

Localisation : Ile de france 91
Nombre de messages : 327
Age : 62
Date d'inscription : 19/06/2013

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par flip78 le Dim 14 Aoû 2016, 12:28

Bonjour,

Pour les afficheurs quand il manque 1 chiffre sur 2 afficheurs cela vient généralement du câblage ou d'un circuit 7404 en panne sur la carte cpu.

Pour le condo de sauvegarde, il faut 1F ou 1,5F et ça tiens bien dans le temps.

Pour les décors tu peux aller voir ici :
[Vous devez être inscrit et connecté pour voir ce lien]

Oui mettre du KF F2 avant de retirer les contacts c'est mieux, cela évite qu'ils cassent dans certains cas.
Attendre 10 minutes et débrocher.

Ensuite remettre du KF F2 et attendre encore 10 minutes et rebrancher, cela ne fait pas de mal.

Ah oui j'oublias, bien sur tout cela flipper ETEINT !

_________________


Hmm, Hmmm, Qu'a dit le monstre à trois têtes ? Ne vous mêlez pas de choses que vous ne comprenez pas.

--- PIECE OF MIND ---
avatar
flip78
Modérateur
Modérateur

Localisation : Yvelines
Nombre de messages : 1179
Age : 53
Emploi/loisirs : Informatique / Electronique, flippers, musique
Date d'inscription : 28/07/2008

http://www.flipprojets.fr/

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par jmB45 le Dim 14 Aoû 2016, 19:41

merci à vous pour les conseils,
pour le condo je dois le prendre en combien de "V"

Je regarde ça dans la semaine pour les afficheurs et je vous tiens au jus ....

voici les photos des différentes cartes électroniques ...

[Vous devez être inscrit et connecté pour voir ce lien][Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

jmB45

Localisation : 45
Nombre de messages : 11
Date d'inscription : 13/08/2016

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par jmB45 le Dim 14 Aoû 2016, 19:42

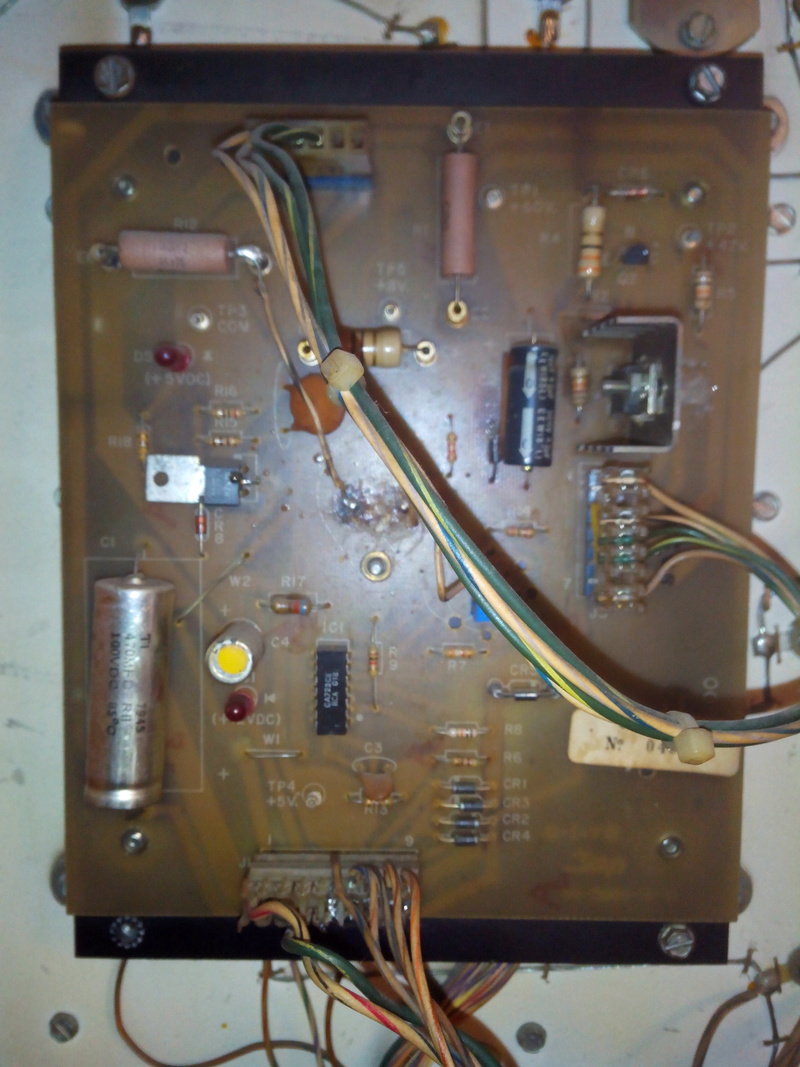

normal ces fils et ces traces de chaud sur la carte son ???????????

jmB45

Localisation : 45
Nombre de messages : 11
Date d'inscription : 13/08/2016

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par philippe91 le Dim 14 Aoû 2016, 20:27

Re

super condo 1 ou 1.5 farad  5.5V
Les traces de chaud sont sur la carte d'alimentation !!

@++
avatar
philippe91
Modérateur
Modérateur

Localisation : Ile de france 91
Nombre de messages : 327
Age : 62
Date d'inscription : 19/06/2013

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par jmB45 le Dim 14 Aoû 2016, 22:46

oups ....... merci
Shocked

jmB45

Localisation : 45
Nombre de messages : 11
Date d'inscription : 13/08/2016

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par jmB45 le Mar 16 Aoû 2016, 07:48

Nouvelle semaine, nouveau départ, alors personne pour me dire si les traces de chaud sur la carte d'alimentation sont normales ???

y a t il des âmes charitables pour me transmettre des copies des inserts (bombes, .... etc)
merci à tous

jmB45

Localisation : 45
Nombre de messages : 11
Date d'inscription : 13/08/2016

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par Rocknroll 95 le Lun 22 Aoû 2016, 22:44

Salut
je rentre de vacances....
Pour les inserts, normalement les décalcos  sont noirs et c'est le pastique de l'insert qui est rouge ou vert ....
Je ne les ai plus mais si tu veux tenter de retravailler sur des photos ..
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

_________________


Falstaff, Surf Champ, Royal Flush, Jet Spin & Joker Poker en EM

Joker Poker & Solar Ride  en Sys1

Et un Ship Mate dans le 50 .......


[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Rocknroll 95
Modérateur MECANIQUE

Localisation : Sannois
Nombre de messages : 1695
Age : 55
Date d'inscription : 25/09/2010

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par jmB45 le Lun 22 Aoû 2016, 23:34

OK merci c déjà un bon début ..... Je continue mes recherches dans tous les cas ....

jmB45

Localisation : 45
Nombre de messages : 11
Date d'inscription : 13/08/2016

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par flip78 le Mar 23 Aoû 2016, 08:40

Bonjour,

Les traces de chaud ne sont pas normales, mais on été +/- réparées ...

Il faudrait revoir cela pour le fiabiliser et que cela soit plus propre.

Et pour les afficheurs auxquels il manque un chiffre ? tu les as inversés pour voir ?

_________________


Hmm, Hmmm, Qu'a dit le monstre à trois têtes ? Ne vous mêlez pas de choses que vous ne comprenez pas.

--- PIECE OF MIND ---
avatar
flip78
Modérateur
Modérateur

Localisation : Yvelines
Nombre de messages : 1179
Age : 53
Emploi/loisirs : Informatique / Electronique, flippers, musique
Date d'inscription : 28/07/2008

http://www.flipprojets.fr/

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par jmB45 le Mar 23 Aoû 2016, 12:32

Pour les afficheurs pas encore fait le nécessaire C les vacances et suis pas a la maison .....
Pour les traces de chaud quels seraient les choses a faire pour tous fiabiliser (sur cette carte principalement )

jmB45

Localisation : 45
Nombre de messages : 11
Date d'inscription : 13/08/2016

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par flip78 le Mar 23 Aoû 2016, 13:25

1) Démonter la carte, donc le gros transistor
2) Changer les diodes zeners et condensateurs par des neufs
3) Changer la résistance de 33 ohm qui régule le 8v par unde 560 ohm.
4) Vérifier toutes les tension sur la carte.

_________________


Hmm, Hmmm, Qu'a dit le monstre à trois têtes ? Ne vous mêlez pas de choses que vous ne comprenez pas.

--- PIECE OF MIND ---
avatar
flip78
Modérateur
Modérateur

Localisation : Yvelines
Nombre de messages : 1179
Age : 53
Emploi/loisirs : Informatique / Electronique, flippers, musique
Date d'inscription : 28/07/2008

http://www.flipprojets.fr/

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par jmB45 le Mar 23 Aoû 2016, 19:15

Ok ça faut du boulot pour la rentrée des vacances .....
Sinon a par changer tous les condos sur toutes les cartes que faut il faire pour fiabiliser ce flipper

jmB45

Localisation : 45
Nombre de messages : 11
Date d'inscription : 13/08/2016

Revenir en haut Aller en bas

Re: nouvel acquisition : Counterforce

Message par flip78 le Mar 23 Aoû 2016, 19:35

Pour bien fiabiliser ...

Changer les condos et parfois les ponts de diode dans la caisse

Refaire la connectique ! Au moins au niveau de la carte cpu et bien vérifier le connecteur situé entre la cpu ety la driver.

_________________


Hmm, Hmmm, Qu'a dit le monstre à trois têtes ? Ne vous mêlez pas de choses que vous ne comprenez pas.

--- PIECE OF MIND ---
avatar
flip78
Modérateur
Modérateur

Localisation : Yvelines
Nombre de messages : 1179
Age : 53
Emploi/loisirs : Informatique / Electronique, flippers, musique
Date d'inscription : 28/07/2008

http://www.flipprojets.fr/

Revenir en haut Aller en bas
