Plateau joker poker n'est plus alimenté.

Page 4 sur 13 Précédent  1, 2, 3, 4, 5 ... 11, 12, 13  Suivant

Aller en bas

Plateau joker poker n'est plus alimenté. - Page 4 Empty Re: Plateau joker poker n'est plus alimenté.

Message par Invité le Mer 14 Mar 2012, 20:49

Je n'est pas de carte janin, il est en configuration initiale.

Invité
Invité


Revenir en haut Aller en bas

Plateau joker poker n'est plus alimenté. - Page 4 Empty Re: Plateau joker poker n'est plus alimenté.

Message par mitsu 24 le Mer 14 Mar 2012, 20:56

bonjour jerôme

verifie sur la driver Q2

premier transistor en partant de la gauche sur la driver (Mps u45)

mitsu 24
Membre actif
Membre actif

Localisation : dordogne
Nombre de messages : 345
Age : 46
Date d'inscription : 20/07/2009

Revenir en haut Aller en bas

Plateau joker poker n'est plus alimenté. - Page 4 Empty Re: Plateau joker poker n'est plus alimenté.

Message par Invité le Mer 14 Mar 2012, 22:03

Bonjour mitsu,

Je suis un grand néophyte en flipper et la je dois dire que le driver Q2 je ne sais pas ce que c'est? et je cherche mais je ne vois pas de Mps u45.

Invité
Invité


Revenir en haut Aller en bas

Plateau joker poker n'est plus alimenté. - Page 4 Empty Re: Plateau joker poker n'est plus alimenté.

Message par mitsu 24 le Mer 14 Mar 2012, 22:31

A tu la notice du Joker poker?

donne moi un mail je te l'envoie

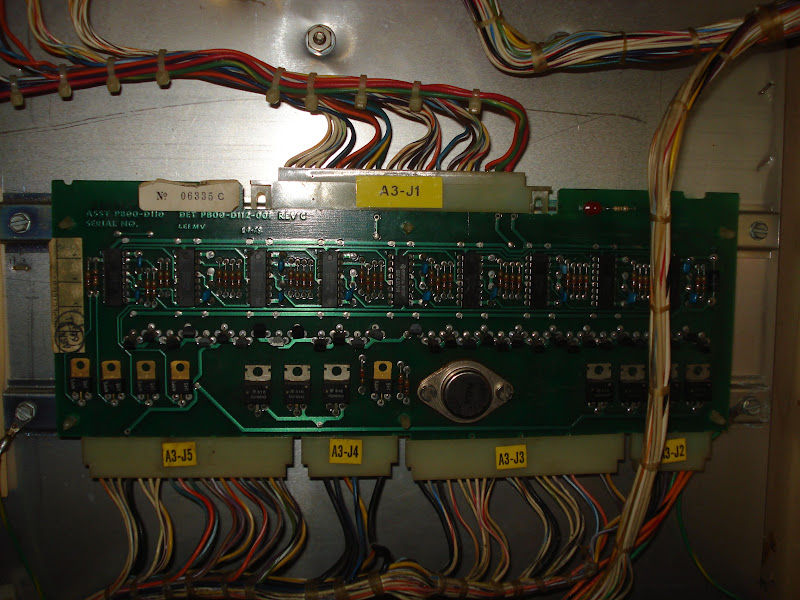

La driver c'est une carte dans le fronton A3 de son prenom celle dessous la cpu A1 (la plus grande)

Voici A3:cheers:

Plateau joker poker n'est plus alimenté. - Page 4 DSC07011

Q2 et un Transistor mps-u45 ici en photo en bas a gauche (le premier)

c'est lui qui commande la bobinne tilt sous le plateau



Plateau joker poker n'est plus alimenté. - Page 4 DSC07026

mitsu 24
Membre actif
Membre actif

Localisation : dordogne
Nombre de messages : 345
Age : 46
Date d'inscription : 20/07/2009

Revenir en haut Aller en bas

Plateau joker poker n'est plus alimenté. - Page 4 Empty Re: Plateau joker poker n'est plus alimenté.

Message par Invité le Jeu 15 Mar 2012, 22:27

Bonsoir mitsu24,

Merci pour les photos, c'est très sympa. J'ai donc trouvé le fameux transistor, maintenant mon pb, c'est comment le contrôler, avec un métrix je suppose? d'apparence il n'est pas cramé et revanche au bout de tous les transistors à droite sur ce même driver la pièce métallique ronde maintenue par 2 vis a fait chauffé la carte et je ne suis pas sur des soudures de derrière.

Invité
Invité


Revenir en haut Aller en bas

Plateau joker poker n'est plus alimenté. - Page 4 Empty Re: Plateau joker poker n'est plus alimenté.

Message par mitsu 24 le Ven 16 Mar 2012, 22:02

aucun soucie pour le gros c'est normal et ce n'est pas lui qui controle le relais cheers



metrix sur position diode

Brusky l'a trés bien decrit ici

"Pour contrôler un transistor, il faut un minimum de connaissances.

Dans un premiere temps, il faut aller sur le net et récupérer le datasheet du transistor pour savoir où se situent la base, l'émetteur et le collecteur.

Sur le 2N5884, la base est la broche qui se trouve à droite quand tu regardes les deux pins qui sortent au centre du transistor. L'autre pin à gauche est l'émetteur.

Sur ce transistor le collecteur est la carcasse.

S'agissant d'un transistor de puissance, le mieux est de le démonter pour tester.

Testeur en position DIODE

Fil rouge sur la base fil noir sur l'émetteur = infini

Fil rouge sur la base fil noir sur le collecteur = infini

Fil rouge sur émetteur fil noir sur la base = 0,550

Fil rouge sur collecteur fil noir sur la base = 0,560

Fil rouge sur collecteur fil noir sur émetteur = infini

Fil rouge emetteur fil noir collecteur = infini"



Merci a lui pour ce tuto Wink

mitsu 24
Membre actif
Membre actif

Localisation : dordogne
Nombre de messages : 345
Age : 46
Date d'inscription : 20/07/2009

Revenir en haut Aller en bas
